Основные виды и принцип действия трубопроводной арматуры

Каждое жилое или производственное здание сегодня обеспечено системами канализации, газификации, водоснабжения. И все эти системы функционируют только благодаря использованию трубопроводов и трубопроводной арматуры, в состав которой обязательно входят обратные клапаны и не только. Эти важные технические устройства устанавливают не только на трубопроводах, но и на емкостях, обеспечивающих сохранность жидких или газообразных сред, на агрегатах и сосудах.

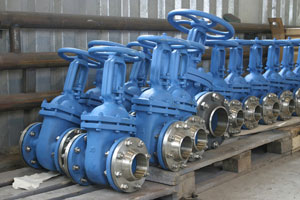

С их помощью изменяют величину рабочего сечения и управляют потоками сред, движущихся по трубопроводам. К примеру, затвор поворотный дисковый устанавливается с систему трубопроводов для того, чтобы герметично перекрыть течение рабочей среды по трубам. Одновременно и запирающей, и регулирующей мощность потока арматурой, служит вентиль или кран. Их устанавливают параллельно потоку, текущему по трубам, а задвижки - перпендикулярно по отношению к нему. Причём, в отличие от задвижки, в кране имеется вращающаяся часть или элемент, который поворачиваясь, вокруг своей оси, который закрывает, сужает или расширяет сечение трубопровода.

Как видно из примеров, описанных выше, трубопроводная арматура может быть либо запорной, либо регулирующей. Если необходимо регулировать количество или напор среды, подающейся посредством трубопровода, то используют регулирующие виды арматуры. Запорно-регулирующие устройства объединяют обе эти функции, поэтому при необходимости они полностью останавливают поток, сокращают или увеличивают расход рабочей среды, в соответствии с потребностями пользователя.

Для обеспечения безопасного режима работы используют предохранительную арматуру. Её функциональные задачи заключаются в обеспечении защиты целостности трубопровода и его оборудования при неожиданном повышении давления в системе в автоматическом режиме. Защиту системы от образования потока рабочей среды в обратном направлении обеспечивает обратная арматура, работающая, также, в автоматическом режиме. Эти же функции должен выполнять невозвратно-запорный вид арматуры, но он отличается тем, что позволяет принудительно перекрыть поток продукта по трубам. Это многофункциональный вид арматуры, позволяющий открывать, закрывать или регулировать силу тока в принудительном режиме.

Для сброса рабочей среды из резервуаров или труб предназначен дренажный или спускной вид арматуры. Также к защитным видам относят автоматически отключающую поток арматуру, которая очень важна в системах, когда потоки, согласно технологическому процессу на предприятии, идут то в одном, то в другом, а то и сразу в нескольких направлениях, и их параметры могут изменяться.
