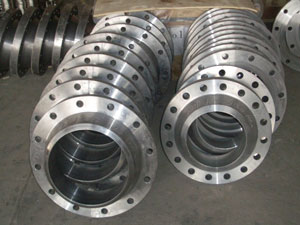

Фланец нержавеющий воротниковый

Нержавеющий фланец – немаловажная и довольно распространенная деталь разъемного соединения системы трубопроводов. С помощью этой детали арматура, или другое вспомогательное оборудование, присоединяется к трубопроводу, либо соединяются отдельные участки трубопроводной системы.

Фланцы нержавеющие воротниковые, это крепежная деталь в форме плоского стального кольца или диска, точнее строение корпуса напоминает юбку или воротник. У него есть отверстия для болтов или шпилек, расположенных на одинаковом расстоянии. Это способствует надежному и герметичному соединению частей трубопровода.

В каких сферах используется нж фланец?

1. Пищевая
2. Химическая
3. Нефтегазовая
4. Судостроительная
5. Машиностроительная
6. Энергетическая
7. Другие промышленные отрасли.

Классификация воротникового фланца

Соответственно конструктивным особенностям существует три нержавеющих фланца:

1. Воротниковый
2. Плоский
3. Свободный, на приватном кольце

Изготовление

Из стали марки 08Х18Н10Т или 12Х18Н10Т изготавливают нержавеющие фланцы. При выборе марок, обязательно учитываются все эксплуатационные условия, выдержка температуры (от –70 до +300) и давления (от 0.1 до 20 МПа), особенности среды в которой используется. Фланцы нержавеющие воротниковые изготавливаются согласно ГОСТ требованиям, в зависимости от типа трубопровода.

Сварочный шов соединяет фланец и трубопроводом. Без сварки он будет держаться плохо. Для большей герметичности фланцевого соединения устанавливают прокладку, которая соприкасается с фланцем и деталью трубопровода. Тип такого уплотнителя зависит от физико-химических свойств и давления.

Нержавеющие фланцы имеют высокую выносливость к влиянию агрессивной рабочей среды (жидкость, газ, атмосфера). Такая их особенность как раз таки разрешает их использование в разных сферах. Их главное преимущество: долговечность и эффективное присоединение. Именно нержавеющие идеально подходят для разных климатических условий, будь то высокая влажность или низкая температура.

Применяется нержавеющий воротниковый сланец с целью соединения

1. Вращающихся деталей
2. Изделий арматуры с трубопроводом
3. Трубопровода к разным оборудованиям (машина, емкость и т.д.)
4. Отдельные части трубопровода

Дополнительно используется в лабораториях для сосудов или аппаратов.

Они привариваются встык и используются в трубопроводе независимо от диаметра трубы, ее длины или давления в ней.

Преимущества

1. Стойкость к коррозии и износу
2. Высокая прочность детали
3. Максимальная герметизация
4. Простой монтаж
5. Долговечность
6. Доступная цена

Стоит упомянуть недостатки таких воротниковых фланцев: их неудобно монтировать из-за большого веса и размера; со временем утрачивают герметичность соединения, и в итоге трубопровод требует дополнительного ремонта.

В итоге, из этой статьи мы узнали, в какой сфере употребляется данная деталь, для чего она служит, и какие достоинства и недостатки имеет.
